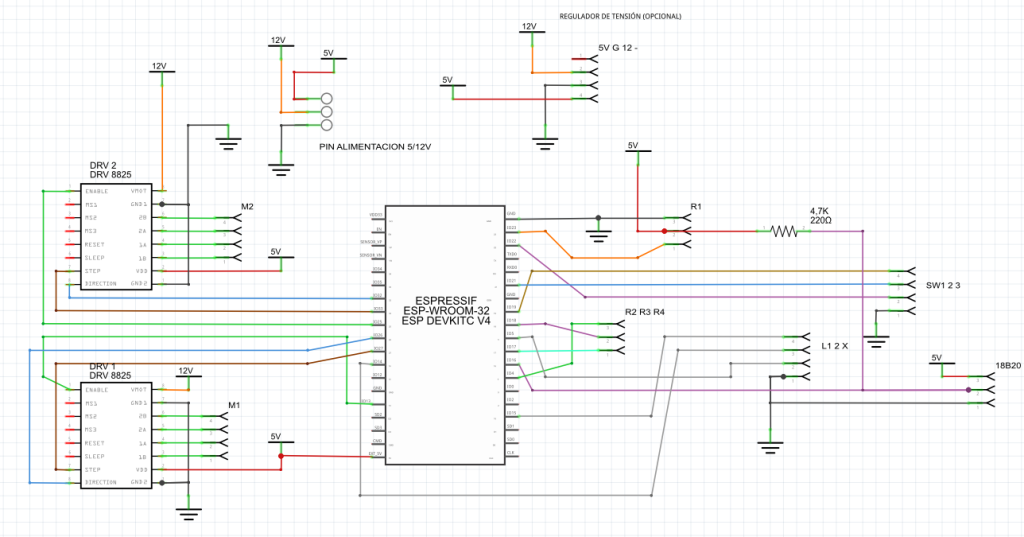

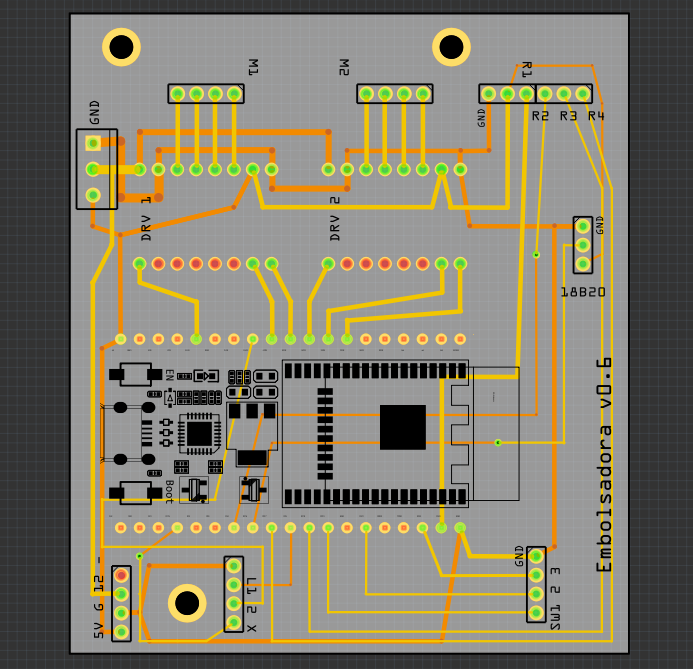

Una vez hecho el circuito que hará funcionar nuestro dispositivo, podemos pasar a diseñar la placa que lo va a contener
The Printed Circuit Board, o la placa de circuito impreso, soporta y conecta los componentes electrónicos conectándolos entre sí con caminos o pistas
La PCB es fundamental en cualquier dispositivo electrónico, ya que organiza y fija los componentes de manera compacta, permitiendo que la conexión entre ellos sea eficiente y segura. Diseñar una buena PCB implica definir cuidadosamente la disposición de cada elemento y las rutas de las pistas que conducen la electricidad, minimizando interferencias y manteniendo el circuito ordenado.
Para realizar un diseño adecuado, es importante considerar factores como el tamaño de los componentes, el espaciado entre pistas y la disposición de las capas, especialmente si se trata de una PCB de varias capas. Además, el grosor de las pistas debe calcularse en función de la corriente que va a fluir por ellas para evitar sobrecalentamientos y fallos en el dispositivo.
